采用电镀冷热机组选型(最终修改方案)
1线滚镀锌:
加热部分:
高温除油 1个 3500升/个 70℃~75℃
热水洗槽 2个 500升/个 55℃~60℃
制冷部分:
碱锌槽 1个 16500升 22℃~28℃
由于本生产线需要加热和制冷,制冷的温度在22℃~28℃,旧制冷系统的冷量为60冷吨,加热的温度在70℃~75℃,热水洗槽要不断的补水,而不断流出的热水需要带走大量的热量,结合首期的测试,1线需做如下修改:
1.将热水洗槽的冷热水机组QY-05HCFS-E移到高温除油部分,并对碱锌槽制冷。
2.两个热水洗槽加热采用1台冷热水机组QY-10HCFS-E,通过电磁阀互换控制,并对碱锌槽制冷。
3.将2线1#高温除油部分的两台冷热水机组QY-10HCFS-E的制冷部分对1线碱锌槽制冷。
4.1#高温除油部分,维持两台QY-12HCFS-E机组不变。

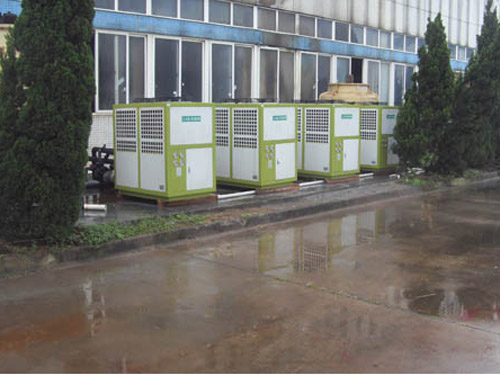

经过修正以后,制冷部分的冷量达到原制冷系统的60冷吨,即可满足要求,而加热部分的热量充足,有助于快速升温,提高生产速率。具体安装图如下:
卓远电镀冷热水机组可实现单制冷、单加热、制冷+加热三种模式的自动转换,不受缺省条件的限制。
说明:
1.加热
用2台QY-12HCFS-E和1台QY-05HCFS-E电镀耐酸碱冷热水机组对1个3500升高温除油槽加热持续加温到75℃。
用1台QY-10HCFS-E电镀耐酸碱冷热水机组对2个500升热水洗加热持续加温到60℃
2.冷却
用上面4台电镀耐酸碱冷热水机组对1个16500升碱锌槽冷却到22℃,
2线滚镀锌:
加热部分:
1#高温除油 1个 1800升/个 70℃~75℃
2#高温除油 1个 1200升/个 70℃~75℃
热水洗槽 1个 600升/个 70℃~75℃
由于本生产线为滚镀形式,只需要加热,不需要制冷,而1线部分的冷量不够,所以此线将结合1线制冷部分,做综合方案,具体如下:
1、1#高温除油采用2台QY-10HCFS-E电镀耐酸碱冷热水机加热,制冷对1线碱锌槽部分。
2、2#高温除油采用1台QY-15HFS-E电镀耐酸碱热泵热水机加热。
3、 热水洗槽采用1台QY-10HFS-E电镀耐酸碱热泵热水机加热,此机组分为两个5HP+5HP系统,一个5HP对水槽不断加热,一个5HP对水槽不断补充60℃热水,
具体安装图如下:
卓远电镀冷热水机组可实现单制冷、单加热、制冷+加热三种模式的自动转换,不受缺省条件的限制。
说明:
1.加热
用2台QY-10HCFS-E电镀耐酸碱冷热水机组对1个1800升高温除油槽加热到75℃。
用1台QY-15HCFS-E电镀耐酸碱冷热水机组对1个1200升高温除油槽加热到75℃。
用1台QY-10HCFS-E电镀耐酸碱冷热水机组对1个600升热水洗加热到60℃
2.冷却
用2台QY-10HCFS-E电镀耐酸碱冷热水机组对1线碱锌槽冷却到22℃,
3线挂镀锌:
加热部分:
1#高温除油 1个 5000升/个 70℃~75℃
2#高温除油 1个 2500升/个 70℃~75℃
电解除油 1个 2500升/个 60℃~70℃
制冷部分:
碱锌槽 1个 15000升 22℃~28℃
由于本生产线需要加热和制冷,制冷的温度在22℃~28℃,旧制冷系统的冷量为40冷吨,加热的温度在70℃~75℃,此线制冷和加热解决方式如下:
1. 1#高温除油采用2台QY-10HCFS-E电镀耐酸碱冷热水机加热,并对碱锌槽部分制冷。
2. 2#高温除油采用1台QY-10HCFS-E电镀耐酸碱冷热水机加热,并对碱锌槽部分制冷。
3. 电解除油采用1台QY-10HCFS-E电镀耐酸碱冷热水机加热,并对碱锌槽部分制冷。
具体安装图如下:
说明:
1.加热
用2台QY-10HCFS-E电镀耐酸碱冷热水机组对1个5000升高温除油槽加热到75℃。
用1台QY-10HCFS-E电镀耐酸碱冷热水机组对1个2500升高温除油槽加热到75℃。
用1台QY-10HCFS-E电镀耐酸碱冷热水机组对1个2500升电解除油槽加热到60℃
2.冷却
用4台QY-10HCFS-E电镀耐酸碱冷热水机组对1个15000碱锌槽冷却到22℃,
